Die nachfolgend dargestellte 45 cm Magnetic Loop Antenne
für Kurzwelle und Mittelwelle ist eine sehr kostengünstige Lösung einer vollwertigen Loop Antenne
mit wenig Platzaufwand. Sie ist hervorragend für einen Transport geeignet
und steht in den Empfangseigenschaften ihren großen Brüdern nur wenig
nach. Bei der Konstruktion ging es um geringsten Aufwand und einfache
Realisierung, so das einige technische Aspekte (z.B. keine BNC sondern
Klinkenbuchse) zurückgestellt wurden. |
|
|
|
|

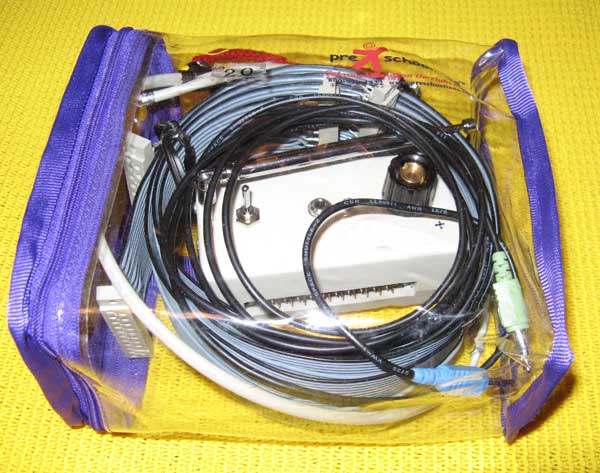

| Die mobileloop zusammengepackt. So wenig Platz ist eigentlich immer irgendwo.... |
|
|

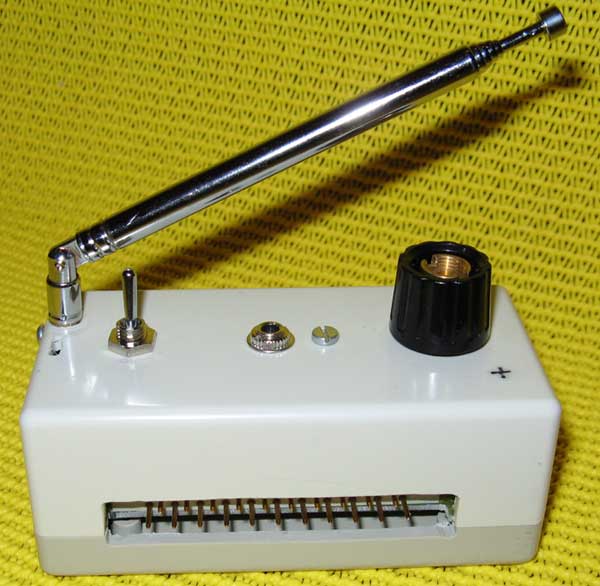

| Das Gehäuse der Antenne. Rechts der Drehknopf zum Abstimmen, in der Mitte die Buchse für die Koppelspule der Kurzwelle. Dann der Umschalter Mittelwelle / Kurzwelle. Der Teleskopstab dient vorerst nur als mechanische Halterung für die Loop Spulen. Sobald ein gleicher zweiter zur Verfügung steht wird daraus ein " UKW Dipol". |
|
|

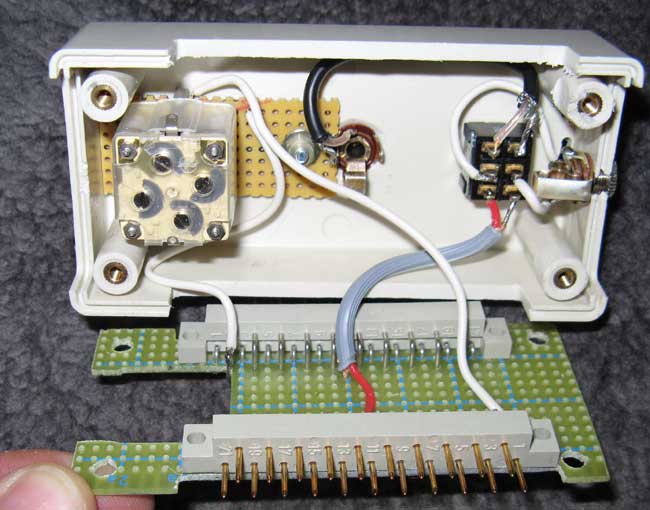

| Hier das Innere des Loop Gehäuses. Links der Drehkondensator, in der Mitte die Klinkenbuchse für Koppelschleife ( Kurzwelle), rechts der Umschalter Mittelwelle / Kurzwelle und ganz rechts der "Antennenausgang". Im Vordergrund die Lochstreifen Platine mit den beiden Stiftleisten als Verbindungsstecker. |
|
|

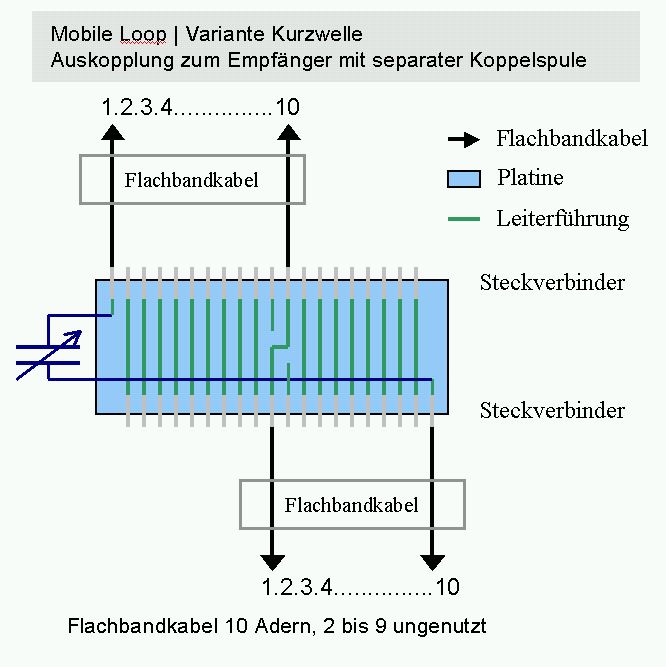

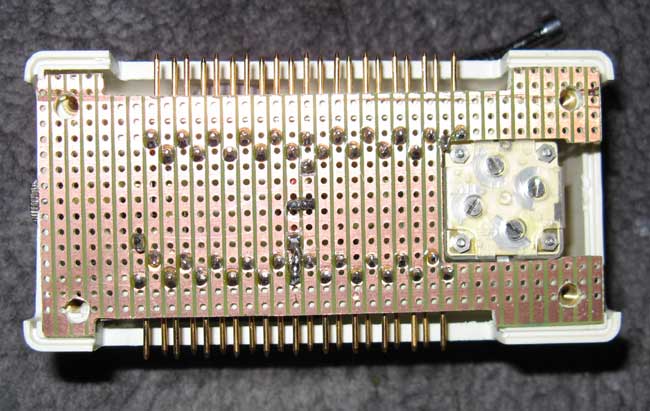

| Die Steckerleisten werden um einen Anschluss versetzt auf die Lochstreifenplatine gelötet. Dadurch ergibt sich automatisch die Verschiebung um eine Windung, siehe Schaltplan unten. Die Leiterbahnen für die Mittelwellen Koppelspule werden jeweils unterbrochen. |
|
|
|
|

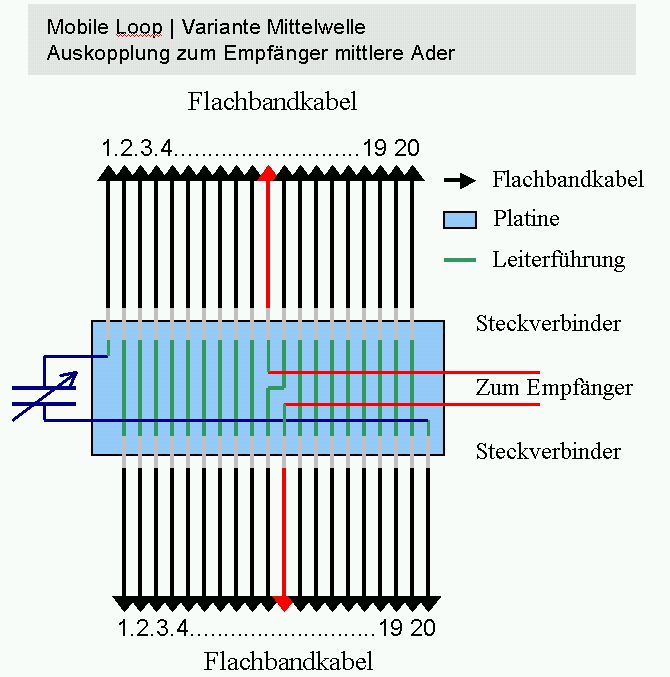

| Über die Platine werden die jeweiligen Adern der Flachbandkabel in Reihe geschaltet. Die mittlere Ader dient im Modus Mittelwelle als Koppelschleife, im Kurzwellen Modus hat diese keine Funktion. |
|
|

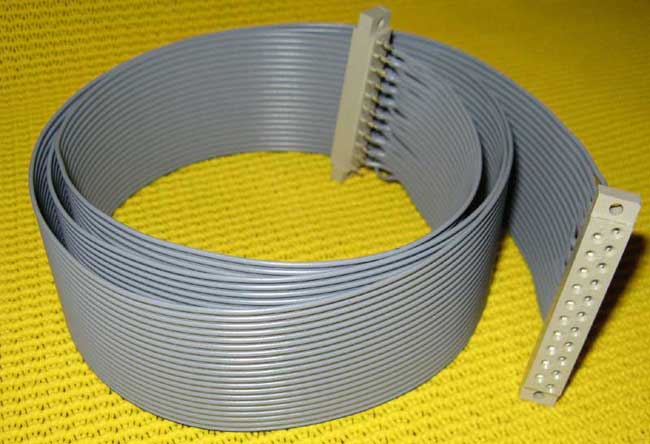

| Aus 20 adrigem Flachbandkabel besteht die breitere Mittelwellen Spule. 19 Adern dienen als Loop Spule, eine Ader als Koppelspule. |
|
|

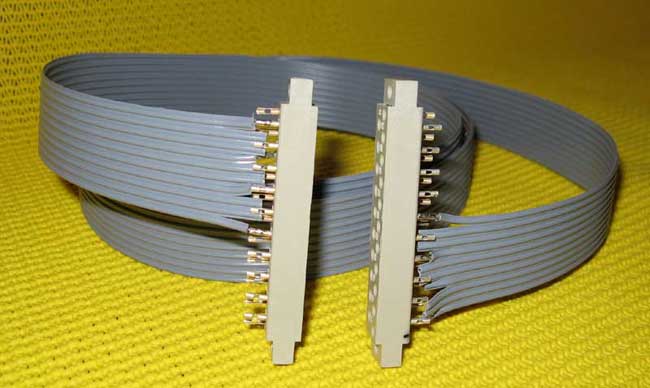

| Aus einem halben Flachbandkabel wird die schmalere Kurzwellen Spule. Als Loop Spule werden hier 2 Windungen (die jeweils äußere) genutzt, die anderen Verbindungen dienen ausschließlich der mechanischen Stabilität. |
|
|

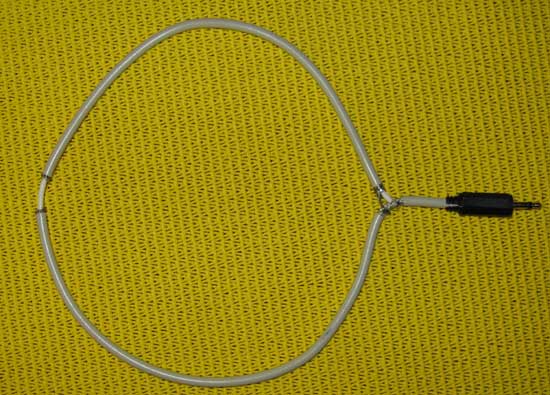

| Eine klassische Magnetic Loop Koppelspule für die mobileloop. |
|
|

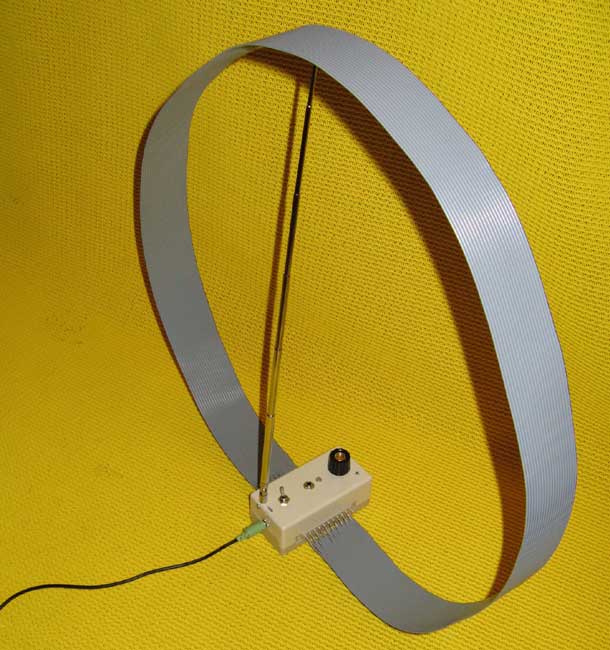

| Hier der Betrieb im Mittelwellen Modus. Die Koppelspule für die Kurzwelle ist nicht gesteckt. Das Flachband wird durch den Teleskop Stab gehalten. |
|
|

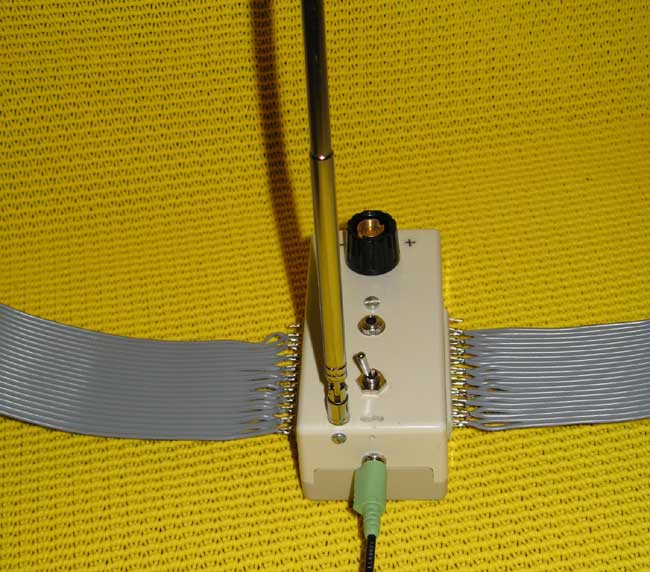

| Das Signal wird am Ausgang (grüner Klinkenstecker) abgegriffen und zum Empfänger geleitet. |
|
|

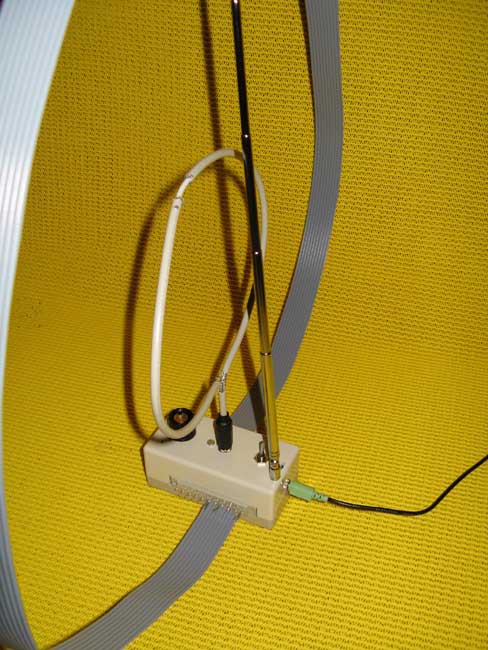

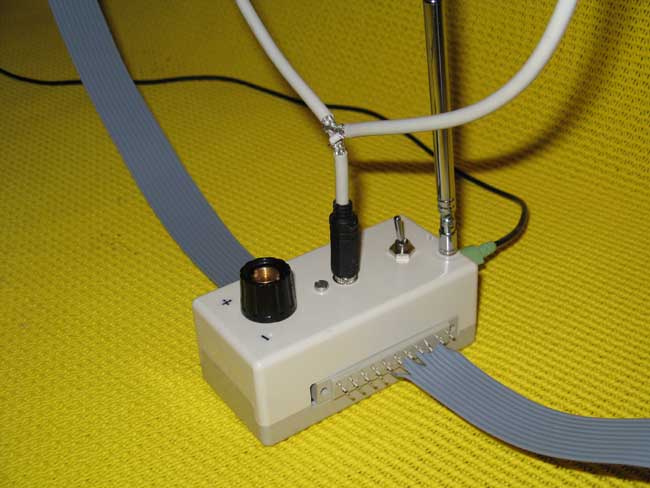

| Im Modus Kurzwelle wird die Koppelspule gesteckt und der Ausgang umgeschaltet. Deutlich zu sehen der "Versatz" der Koppelspule an den Buchsen. |
|
|

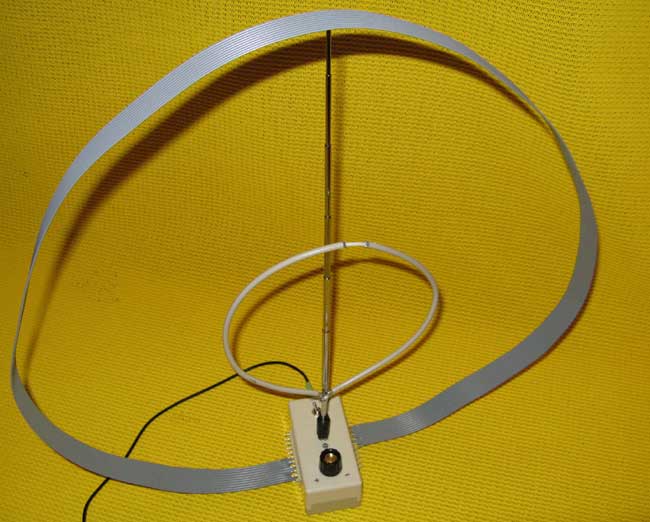

| Die Kurzwellen Loop im vollen Einsatz. |
|
Hier eine unverbindliche Teileliste: 2x Stiftleisten, 21 polig / DIN
41617 , z.B. Reichelt STIFTL. 21W Drehkondensator nach Verfügbarkeit, ca. 5-500 pF, z.B. bei
Oppermann, |
