"Normale" Loops mit 90 cm Durchmesser sind eine feine Sache - im Wohnzimmer jedoch nicht immer so wirklich ideal. Eine kleine Lösung musste her.

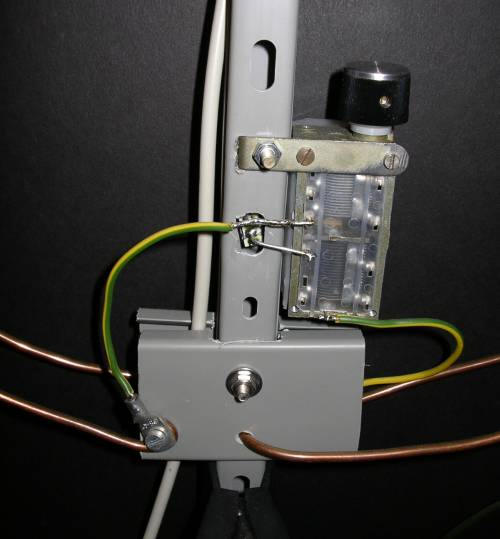

Im unten stehenden Bild ist meine Version einer Magnetic Loop zu sehen. Bei einem Durchmesser von 45 cm erzielt diese Antenne fast gleichwertige Ergebnisse wie die üblicherweise 90 cm Loop Antennen.

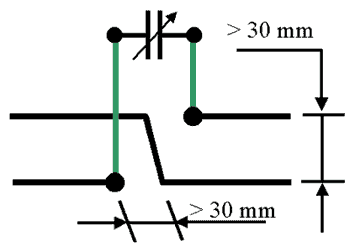

Die hier dargestellte Loop hat einen Durchmesser von 45 cm bei zwei Windungen. Der Abstand zwischen den Windungen beträgt 30 mm. So wurde dies mechanisch umgesetzt. Blick von oben in die Antenne:


Als weitere Besonderheit hat die 45 cm Loop eine vergrößerte Koppelschleife. Bei 45 cm Durchmesser wäre diese normalerweise 4,5 cm groß. Hier jedoch wurden 14 cm gewählt. Dies führt zu einem erhöhten Signalpegel am Empfänger und bewirkt eine größere Bandbreite der Loop. Auf eine Verstärkung konnte dadurch verzichtet werden.
